Corte 3D
Corte 3D de 5 ejes
Para piezas que ya tienen forma: estampadas, hidroformadas, perfiles estructurales. Makresa especifica, instala y da servicio a estas máquinas en México.

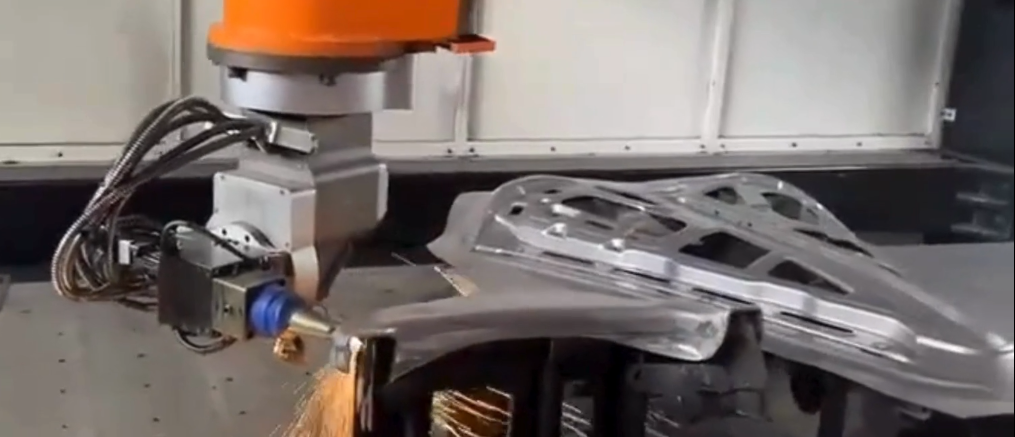

Qué es el corte 3D láser de 5 ejes
Una cortadora de cama plana procesa chapa en dos dimensiones. Una máquina de corte 3D de 5 ejes mueve el cabezal láser en cinco ejes simultáneos, lo que le permite seguir la geometría de una pieza tridimensional: cortar agujeros en superficies curvas, hacer biseles en bordes inclinados o recortar piezas conformadas con precisión.
Es la solución para piezas que ya tienen forma antes de entrar al proceso de corte. No reemplaza a la cortadora de cama plana: la complementa para las piezas que la cama plana no puede procesar.
Capacidades del corte 3D de 5 ejes
- Corte de contornos en piezas estampadas o hidroformadas.
- Recorte de agujeros en superficies curvas o inclinadas.
- Bisel en bordes para preparación de soldadura.
- Corte de perfiles estructurales como viga H, canal y ángulo.
- Procesamiento de piezas con geometrías complejas que no caben en una mesa plana.
Aplicaciones por sector

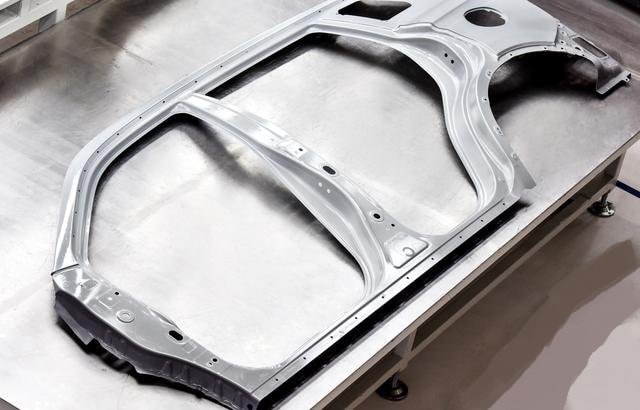

Autopartes
- Recorte de piezas estampadas de carrocería.
- Agujeros en piezas hidroformadas.
- Bisel en bordes para ensamble.
- Piezas de segundo y tercer nivel de proveeduría.
Maquinaria agrícola y pesada
- Recorte de piezas conformadas de chasis.
- Agujeros en cubiertas y guardas con geometría curva.
- Corte de perfiles estructurales para bastidores.
Estructural y construcción metálica
- Corte de viga H para conexiones estructurales.
- Bisel en perfiles para preparación de soldadura.
- Recorte de piezas de unión con geometría compleja.
Cuándo no necesitas una máquina de corte 3D
Si todas tus piezas son planas o se pueden desarrollar en chapa antes de cortar, una cortadora de cama plana es más económica y más adecuada para tu proceso. La máquina de corte 3D es significativamente más cara y su ventaja solo se justifica cuando las piezas ya tienen forma tridimensional antes del corte.
- Produces piezas planas que se cortan antes de doblar o conformar. Una cortadora de cama plana es suficiente.
- Tus piezas son simples y no requieren cortes en superficies curvas o inclinadas.
- El volumen de piezas 3D no justifica la inversión adicional respecto a una cama plana.
Modelos disponibles
Hay dos configuraciones según el tamaño de pieza y el nivel de seguridad que requiera la planta: una totalmente cerrada y una de tipo pórtico con área de trabajo mayor.
Cortadora 3D de 5 ejes totalmente cerrada

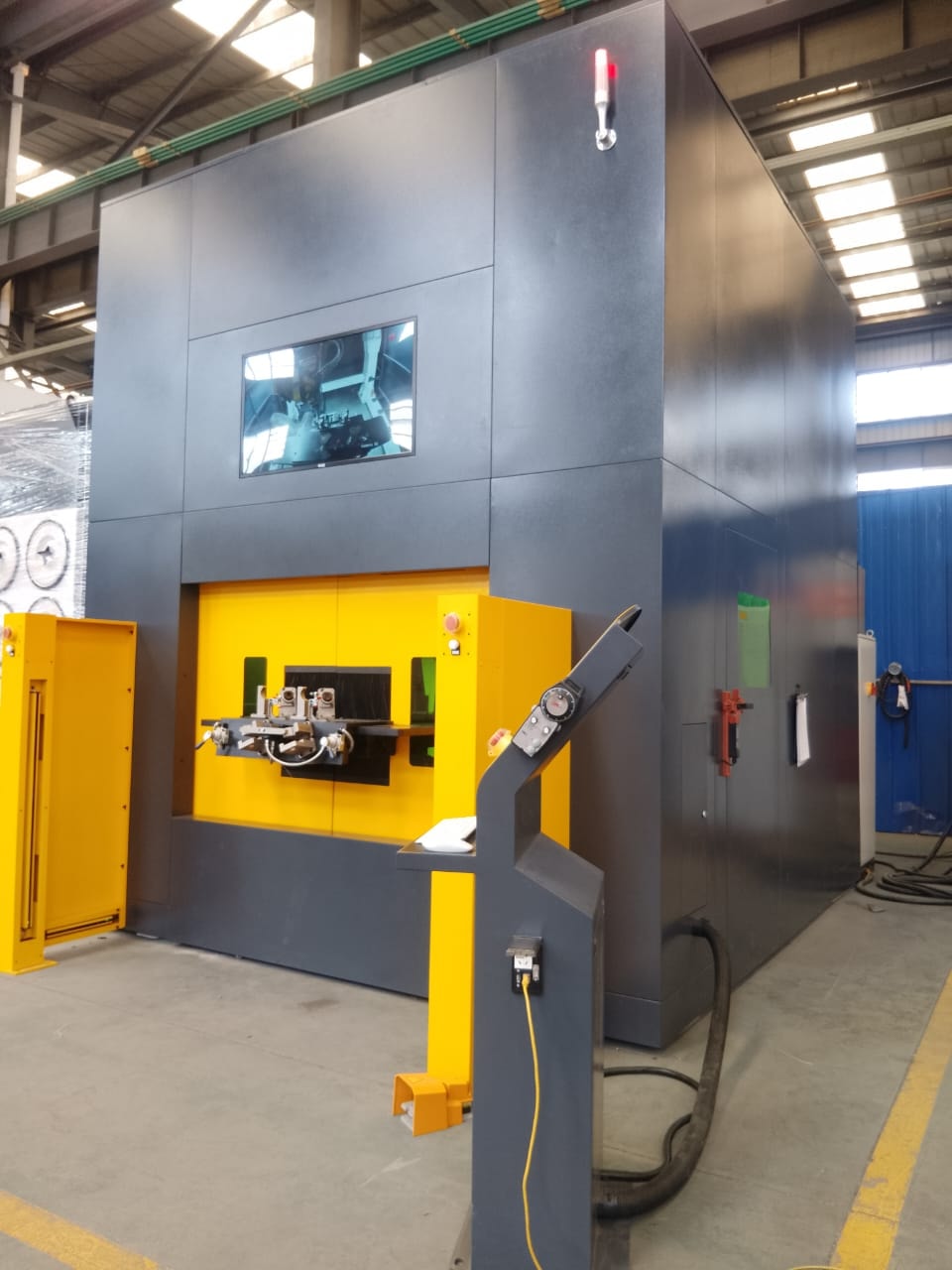

MKL5030SMEs el modelo con recinto cerrado. El proceso ocurre dentro de una cabina, lo que reduce la exposición del operador a la radiación y a los humos. El eje A de ±135° permite el corte en bisel y el acceso a superficies inclinadas. Su altura de trabajo de 600 mm permite procesar piezas conformadas, no solo chapa plana.
| Especificación | Valor |
|---|---|
| Área de trabajo | 3.000 × 1.400 × 600 mm |
| Velocidad máxima | 80 m/min |
| Precisión de reposicionamiento | ±0,03 mm |
| Rotación eje A | ±135° |
| Rotación eje C | N × 360° |
| Programación | Fuera de línea (off-line) y manual, con teach pendant |
| Potencia láser | Fibra, de 1.500 W a 5.000 W |
| Cabezal | 5 ejes |
| Función extensible | Soldadura láser |
| Materiales | Metales |
Cortadora 3D de 5 ejes tipo pórtico

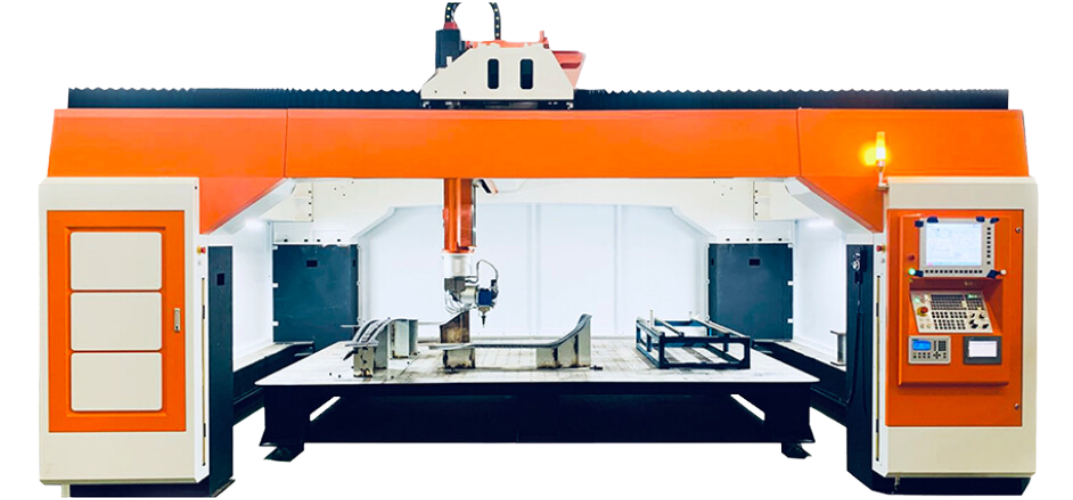

MKL5060DT · MKC5060DTEstructura de pórtico con doble columna, para piezas grandes. Su área de trabajo es mayor que la del modelo cerrado y, al no tener recinto, facilita la carga de piezas voluminosas. Está disponible en dos versiones con tecnologías distintas: la de fibra corta metales y la de CO2 corta materiales no metálicos.
| Especificación | MKL5060DT (fibra) | MKC5060DT (CO2) |
|---|---|---|
| Área de trabajo | 4.000 × 2.500 × 700 mm | 4.000 × 2.500 × 700 mm |
| Velocidad máxima | 80 m/min | 80 m/min |
| Precisión de reposicionamiento | ±0,03 mm | ±0,03 mm |
| Rotación eje C | N × 360° | N × 360° |
| Rotación eje A | ±95° | ±95° |
| Fuente láser | Fibra, 3.000 W | CO2, 1.500 W |
| Función extensible | Soldadura láser | Soldadura láser |
| Materiales | Metales | No metales |
Especificaciones vigentes al momento de la publicación. Los valores pueden variar según la configuración y el material a procesar. Confirma los datos finales en tu cotización.
Productividad en corte 3D
| Método | Piezas por hora |
|---|---|
| Corte 3D láser de 5 ejes | 400 |
| Corte con robot | 250 |
| Métodos tradicionales | 100 |
En pruebas de corte circular de 20 mm de diámetro sobre ángulo interno de piezas con geometría diversa de 2 mm de espesor, el corte 3D de 5 ejes alcanza 400 piezas por hora, frente a 250 con robot y 100 con métodos tradicionales.
La comparación es de productividad entre métodos de corte, no entre modelos de máquina.
Las cifras provienen de pruebas de aplicación y pueden variar según el material y la configuración.
¿Tus piezas requieren corte 3D?
Cuéntanos qué piezas produces y cómo son. Te decimos si el corte 3D aplica o si una cortadora de cama plana es suficiente para tu proceso.
